Aparatura w Laboratorium Biomechaniki to sprzęt, którego używamy na co dzień prowadząc różnego rodzaju projekty, skupiające się na ocenie biomechanicznej ruchu człowieka. Dokładamy wszelkich starań, aby w wyposażeniu Laboratorium znajdowały się wyłącznie przyrządy najwyższej klasy, zapewniające wysoki standard wykonywanych badań. Całość wyposażenia laboratorium jest mobilna, dzięki czemu prowadzimy badania o zróżnicowanym charakterze. Od standardowego badania chodu, przez wyskoki aż po sporty wodne.
BTS Smart 6000
markerowe
OpenCap
bezmarkerowe
Neuron
inercyjne
Noraxon
AMTI
platformy dynamometryczne
FreeMED Sport
mata baropodometryczna
k-Force
przenośne
AXIS FV100k
dynamometria
HIMICRO B20
termowizja
oprogramowanie
motion capture

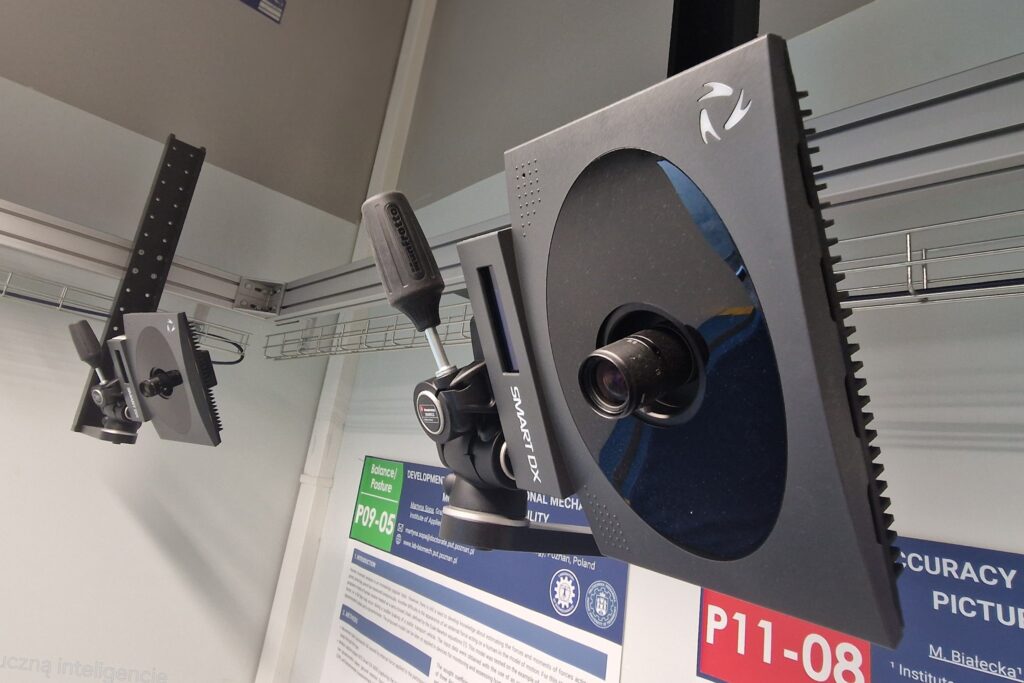

BTS Smart DX 6000
markerowy
System BTS Smart DX 6000, składa się z 6 kamer, które emitują promieniowanie podczerwone. Jest ono odbijane od powierzchni pasywnych markerów, przymocowanych do badanego obiektu i następnie rejestrowane przez system. Dzięki temu monitorowana jest pozycja markerów w przestrzeni trójwymiarowej. Kamery mogą pracować z różną częstotliwością, maksymalnie 500 Hz. Dopełnieniem systemu Smart są aplikacje, które umożliwiają przetwarzanie i analizę zebranych danych. Ponadto system wzbogacają platformy dynamometryczne oraz zestaw do badania aktywności mięśni.
OpenCap
bezmarkerowy

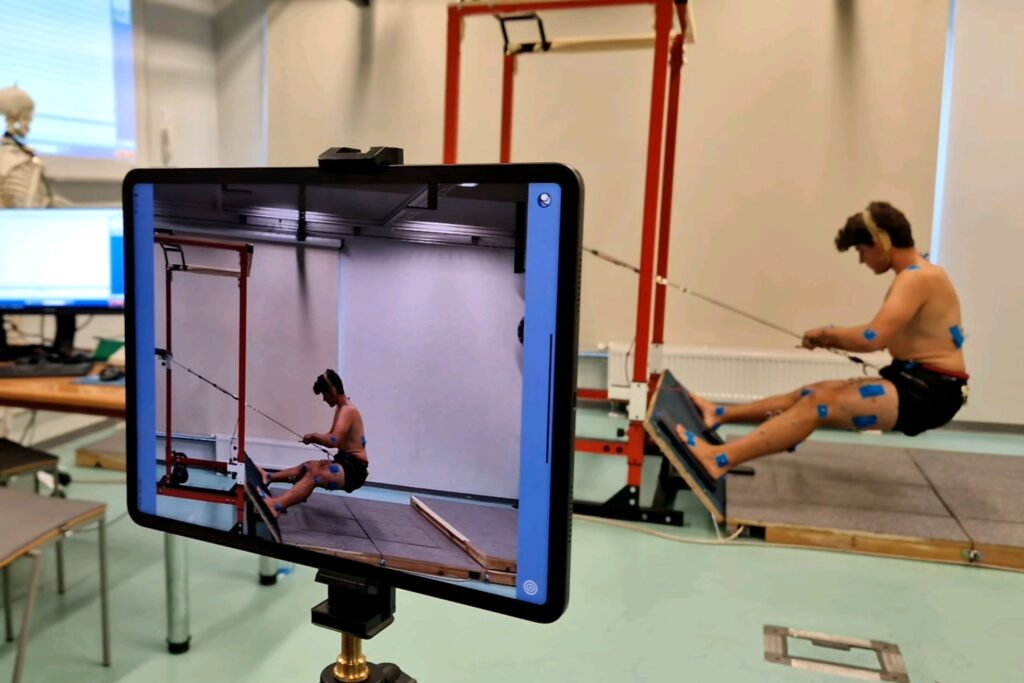

Bezmarkerowe systemy motion capture to najnowsza i wciąż rozwijająca się technologia monitorowania ruchu. Charakteryzuje się prostotą użytkowania – nie wymaga naklejania znaczników czy zakładania czujników na osobę badaną, ponieważ ruch przechwytywany jest przez zwykłe kamery. Obraz jest następnie analizowany przez systemy oparte na sztucznej inteligencji, która samodzielnie identyfikuje sylwetkę człowieka i jego ruch. Przez zastosowanie zwyczajnych kamer do rejestracji system ten jest łatwy do ustawienia w dowolnym miejscu. Umożliwia to wykonywanie badań poza Laboratorium – na hali treningowej, boisku czy gabinecie.

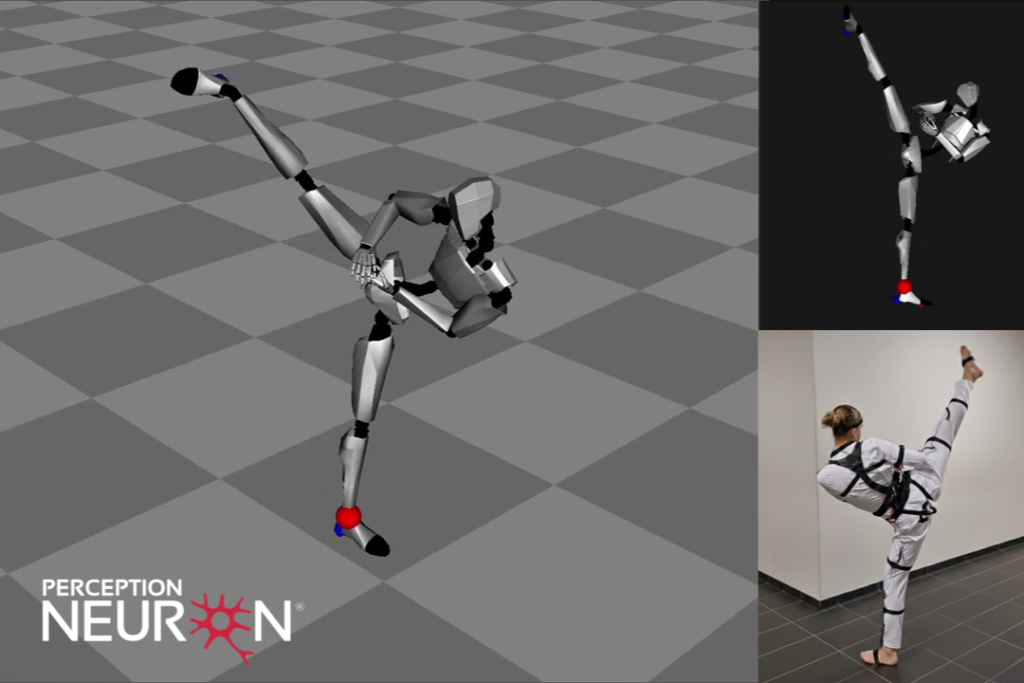

Percptron Neuron
inercyjny
Inercyjne systemy monitorowania ruchu (tzw. IMU) różnią się zdecydowanie od systemów markerowych i bezmarkerowych, ponieważ nie korzystają z kamer. Ruch ciała jest monitorowany przez zestaw czujników, które zakłada się na ciało osoby badanej. Każdy z czujników mierzy swoją pozycję względem swojego poprzednika. Przez brak kamer system ten jest również dobrze dostosowany do użycia w dowolnym miejscu.
elektromiografia mięśni

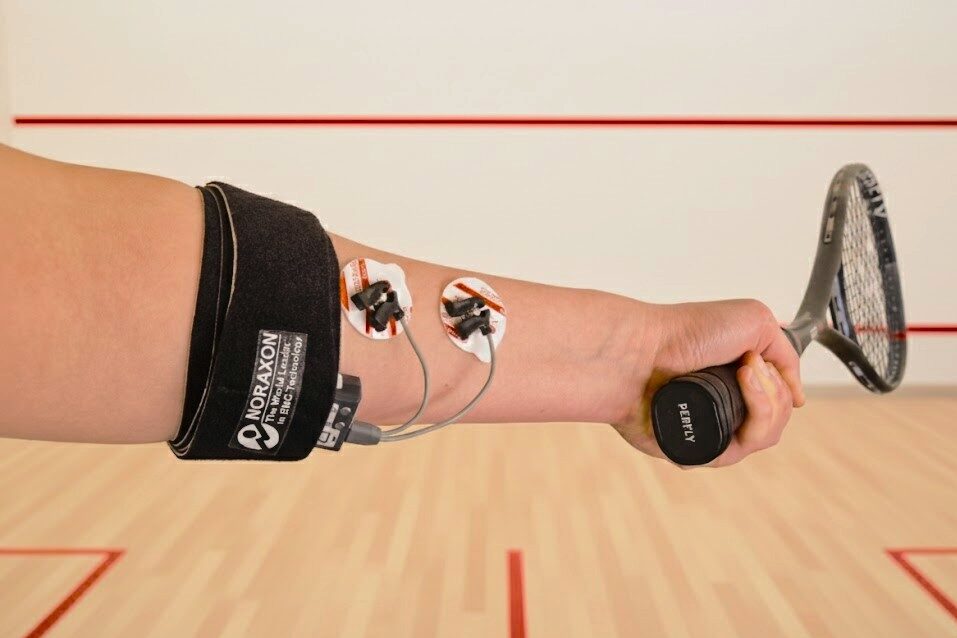

Noraxon
EMG
System do akwizycji i analizy sygnału mięśniowego EMG jest ośmiokanałowym zestawem EMG powierzchniowego. Składa się z elektrod i nadajników, które po poprawnym umiejscowieniu na ciele badanej osoby, rejestrują impulsy elektryczne, generowane przez mięśnie. Sprzęt działa bezprzewodowo za pomocą komunikacji WiFi, co zapewnia swobodę ruchu podczas rejestracji. Sprzęt uzupełnia dedykowane oprogramowanie firmy Noraxon, które umożliwia akwizycję, przetwarzanie i analizę sygnału EMG.
reakcja podłoża
AMTI
platformy dynamometryczne

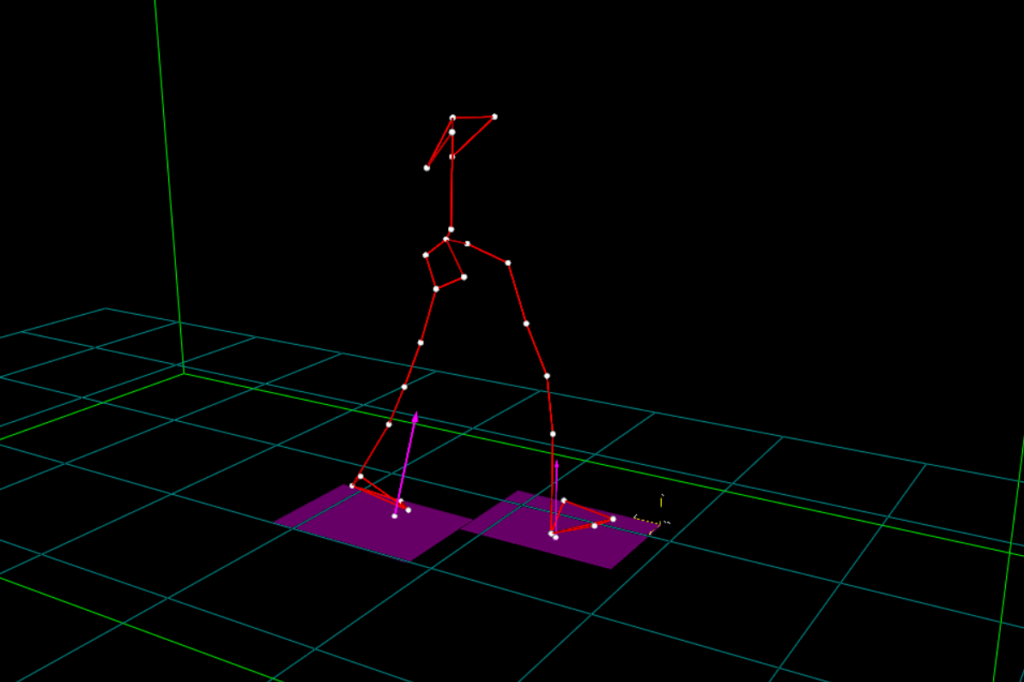

Platformy dynamometryczne AMTI to niezwykle precyzyjne urządzenia do pomiaru sił reakcji podłoża (GRF – ground reaction forces) dla każdego z trzech kierunków oraz śledzenia zredukowanego punktu przyłożenia tych sił – COP (centre of pressure). Monitorowanie tych wielkości jest bardzo często stosowane wraz z analizą ruchu ciała. W Laboratorium Biomechaniki współpracują głównie z systemem BTS Smart. Wyniki, których dostarczają są precyzyjne i miarodajne, dlatego ich użycie jest standardowe np. w badaniu chodu, jednak można je włączać do analizy wielu innych ruchów.
freeMED Sport
mata baropodometryczna

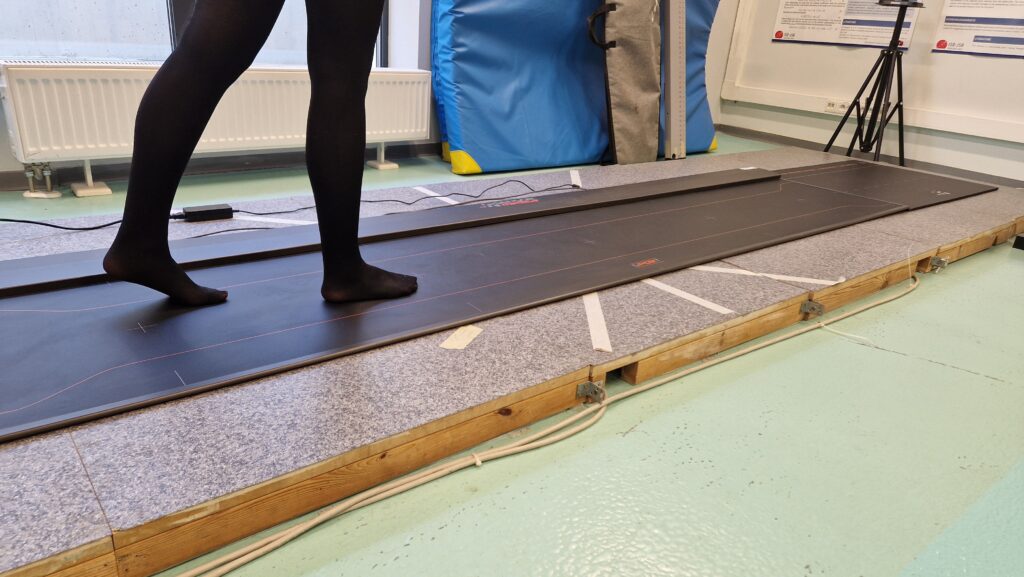

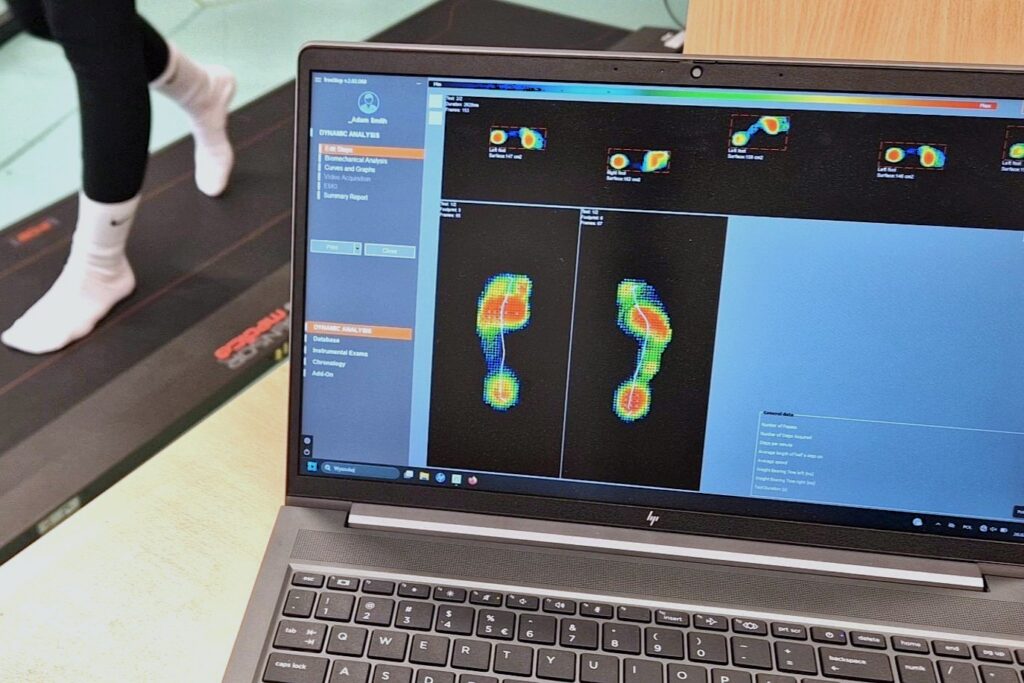

Platforma freeMED jest matą, na której całej powierzchni rozmieszczono czujniki rezystancyjne. Każdy z nich osobno dostarcza danych o wywartym na niego ciśnieniu oraz sile, dzięki czemu podczas badania uzyskiwana jest mapa rozkładu ciśnień oraz siła reakcji podłoża wraz z punktem jej przyłożenia COP. Mata jest idealnym narzędziem do prowadzenia badań chodu, bigu czy stabilności.

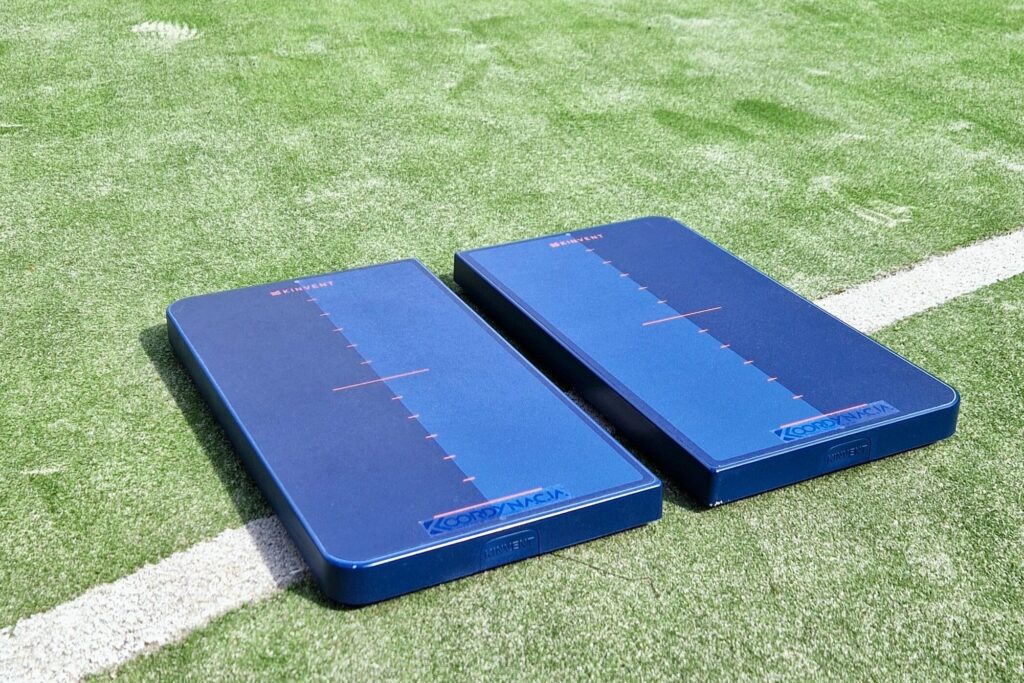

K-FORCE Plates v3
platformy do pomiary sił reakcji
Dwie przenośne, bezprzewodowe platformy przeznaczone do pomiaru sił reakcji podłoża (GRF – ground reaction forces) oraz punktu przyłożenia tych sił (COP – centre of pressure). Idealne do oceny równowagi, propriocepcji i symetrii sił oraz rehabilitacji. Dzięki swoim niewielkim rozmiarom umożliwiają prowadzenie badań poza przestrzenią Laboratorium.
inne

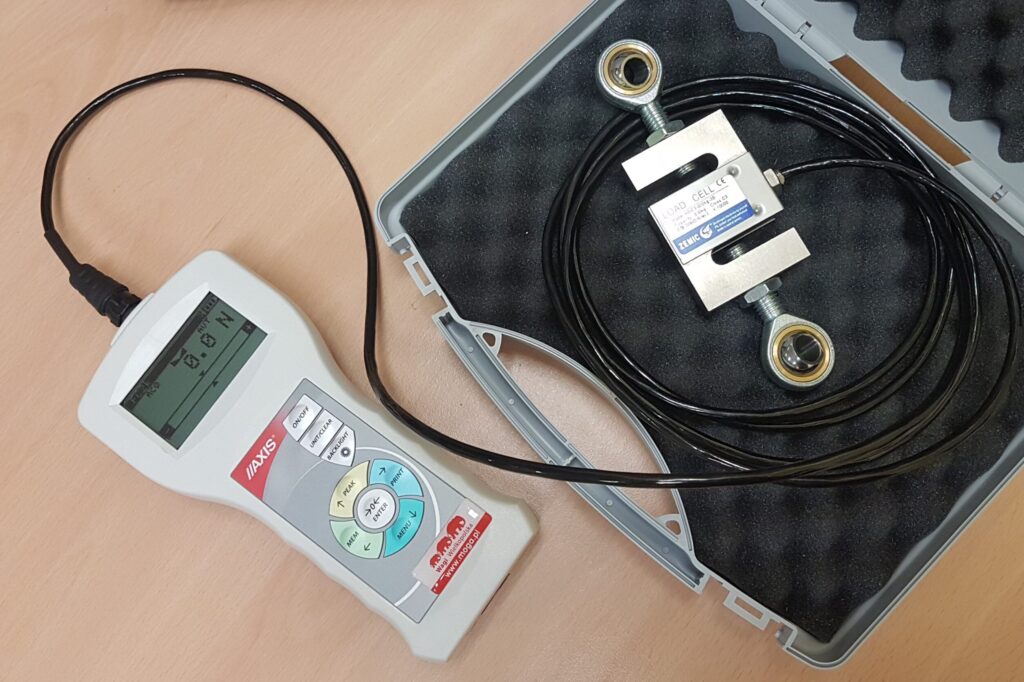

AXIS FC100k
dynamometr
Uzupełnieniem aparatury w Laboratorium Biomechaniki jest dynamometr AXIS. W badaniach często wykorzystywana jest siła zewnętrzna, która wprawia ciało w ruch. Dlatego by ją rejestrować wykorzystujemy dynamometr AXIS, który umożliwia rejestrację do 100 kN, przebiegu siły w czasie oraz jej maksymalnej wartości. Dynamometr do komunikacji wykorzystuje łącze Bluetooth.
HIKIMICRO B20
kamera termowizyjna

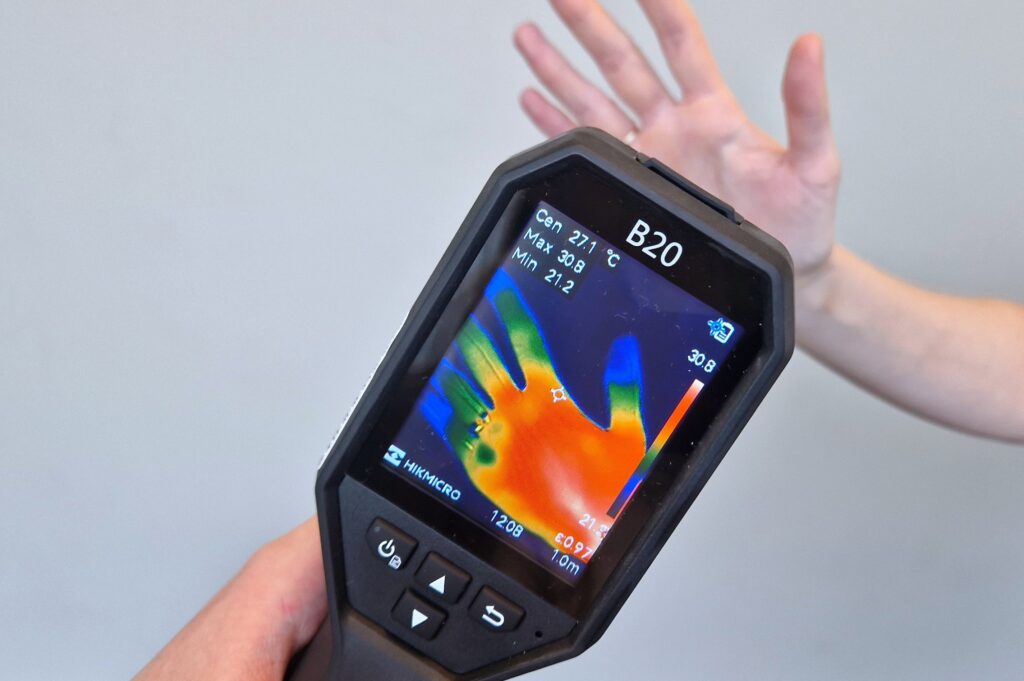

Przenośna kamera termowizyjna ręczna umożliwia badanie zmian temperatury ciała, np. przed i po wysiłku. To doskonałe urozmaicienie, szczególnie w badaniach czynności mięśni z wykorzystanie EMG.
dodatkowe wyposażenie

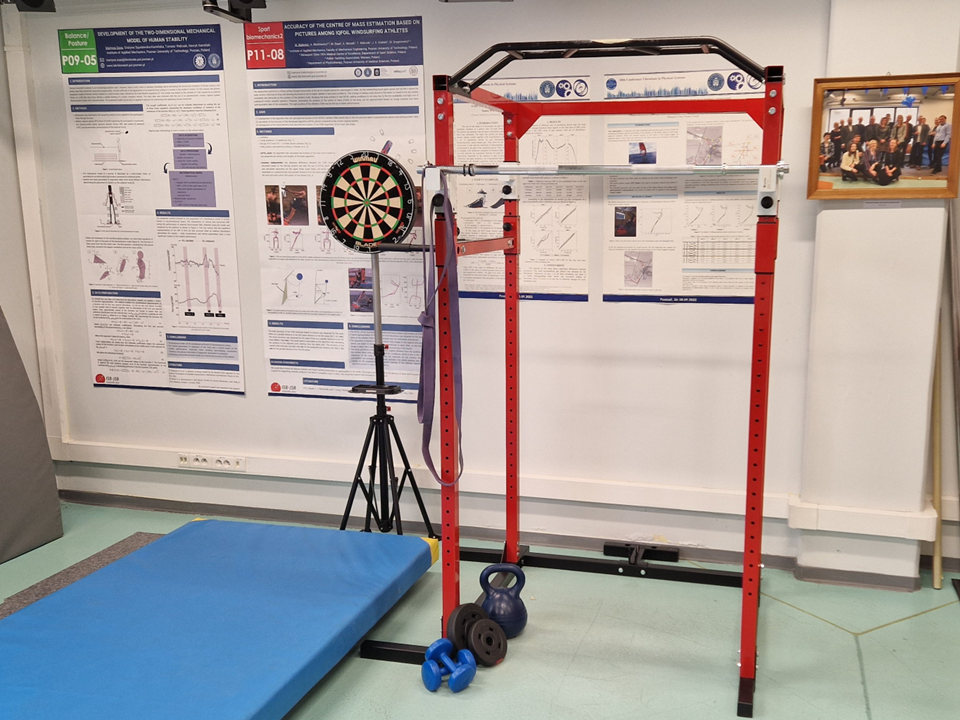

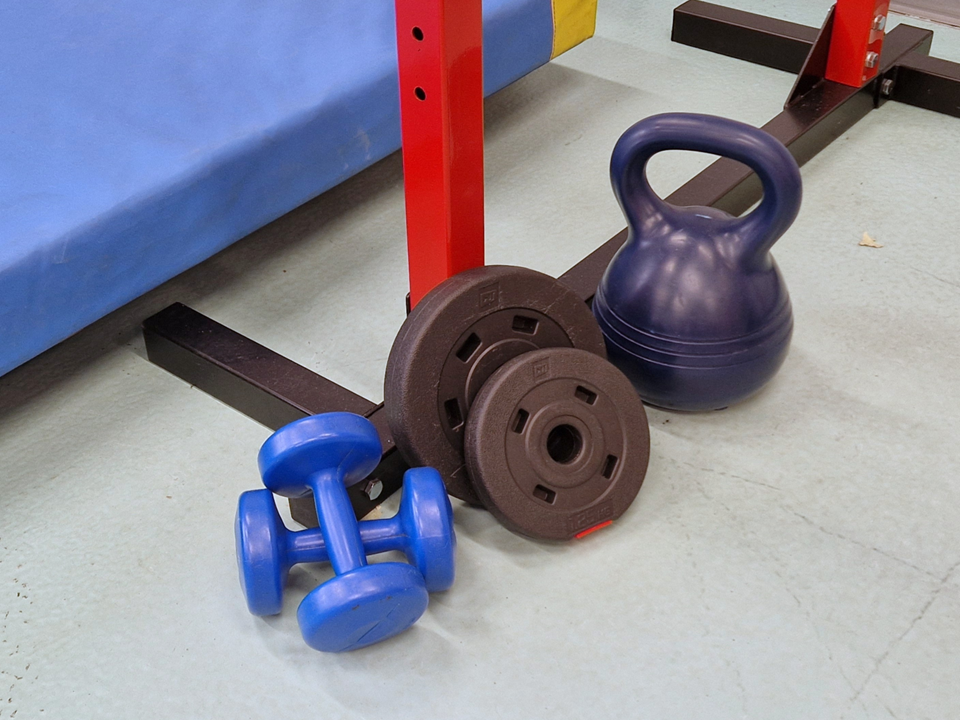

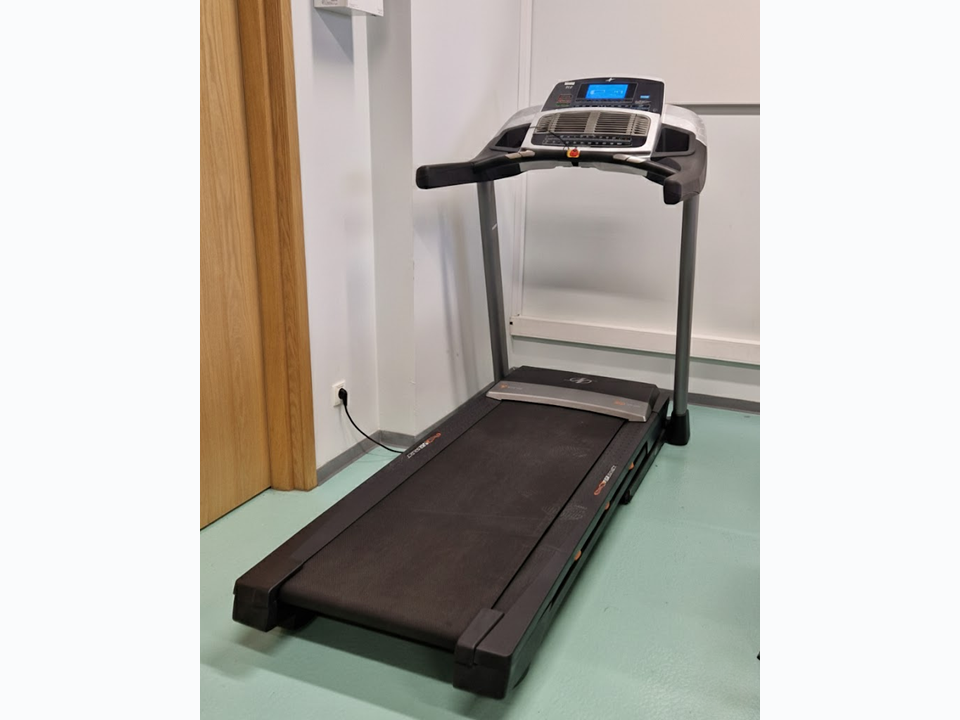

W Laboratorium Biomechaniki znajdują się różne drobne sprzęty sportowe, takie jak klatka do treningu siłowego, materace, bieżnia i wiele innych. Dzięki dobrze wyposażonemu miejscu pracy możemy wykonywać badania różnych dyscyplin i ćwiczeń sportowych. Rola dydaktyczna, jaką odgrywa Laboratorium na Politechnice Poznańskiej, wymaga, aby znajdowały się w nim elementy pracowni anatomicznej.
oprogramowanie
Zaawansowana analiza ruchu wymaga wykorzystania nowoczesnych programów obliczeniowych. Nasze zasoby wiedzy nieustannie powiększają się o kolejne oprogramowania, dzięki którym możemy swobodnie pracować na uzyskanych danych, tworzyć sprawozdania, raporty trenerskie, publikacje naukowe i rozprawy.
